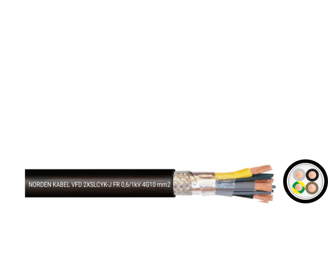

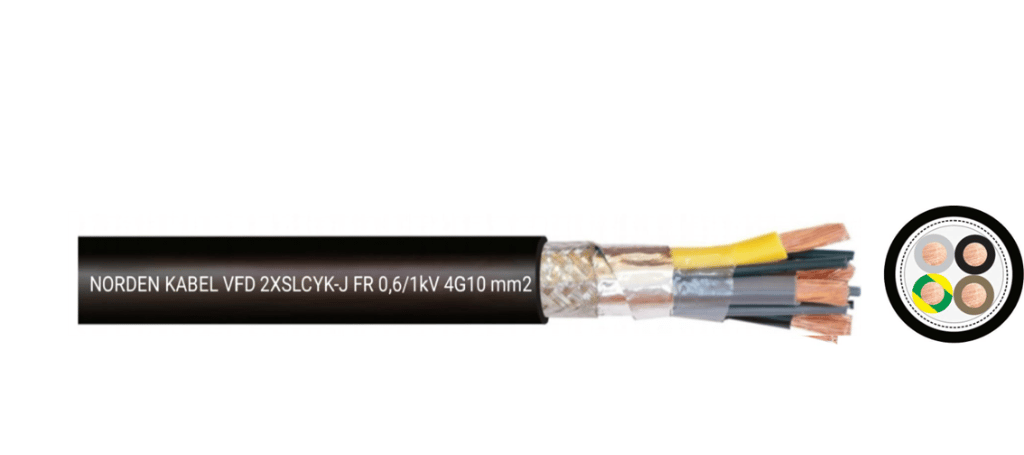

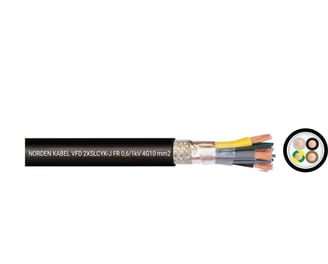

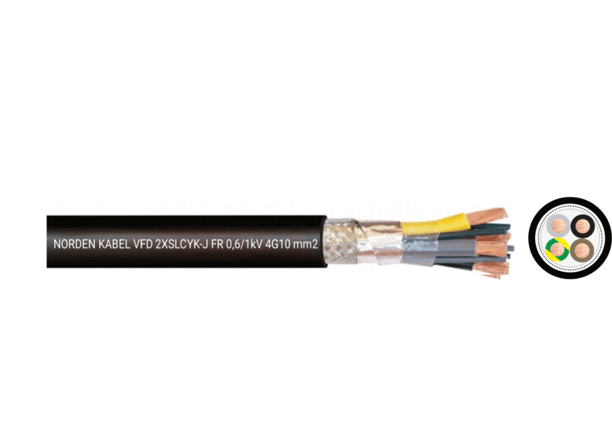

VDF UV 2XSLCYK-J FR

Cables flexibles con cubierta retardante a la flama, para alimentación de motores con mando de variadores de frecuencia VFD y resistente a los rayos UV, en aplicaciones de control e instrumentación.

Normas de referencia:

EN 50575 (CPR). NOM-063

Aplicaciones

Cables con una construcción especial, utilizados para alimentar motores desde convertidores de frecuencia mientras se mantiene la compatibilidad electromagnética (EMC) total. El aislamiento de polietileno garantiza una baja capacitancia en comparación con los cables aislados de PVC. Los cables son aptos para instalaciones fijas y conexiones flexibles en equipos industriales, líneas de proceso y máquinas que operan en cuartos secos y húmedos. La cubierta negra resistente a los rayos UV permite la instalación en el exterior de los edificios. El cable también es apto para enterramiento directo. Cables clasificados según EN 50575 (CPR). NOM-063

Características Técnicas

Aislamiento

polietileno cruzado (XĮPE)

Cubierta

PVC especial, auto extinguible y alta- mente ignífugo (según EN 60332-1-2 y 60332-3-24 cat. C) con índice de oxígeno >29; color: negro

Conductor

conductores de cobre desnudos, multi- filares clase 5 acc. según EN 60228

Tensión Nominal

0,6/1 kV

Otras Características

Temperatura de funcionamiento

instalación fija -40 ºC a 80 ºC conexiones flexibles -5 ºC a 80 ºC

Temperatura máxima del conductor en corto circuito (1 seg.)

250º C

Tensión de servicio

U/U= 0,6 / 1kV

Voltaje de prueba

4000 V

Resistencia de aislamiento

200 MΩ x km

Capacitancia

Conductor/ conductor 70 a 250 nF/ km

Conductor/pantalla

110 a 410 nF/km mín.

Radio de curvatura

<20 mm – 7,5 x

>20 mm – 10 x

Propiedades Especiales

Baja capacitancia

Cumplimiento de los requisitos de compatibilidad electromagnética (CEM)

Funda auto extinguible

Revestimiento resistente a los rayos UV

Nota: para asegurar una óptima puesta a tierra de la pantalla y el cumplimiento de los requisitos de EMC (compatibilidad electromagnética) de la conexión, recomendamos utilizar prensaestopas metálicos o un tipo diferente de sistema de puesta a tierra circular (360º)
