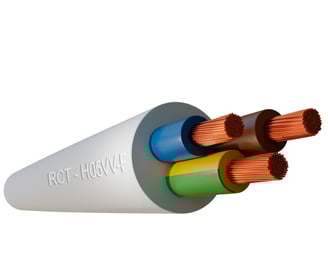

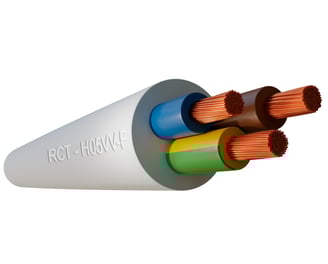

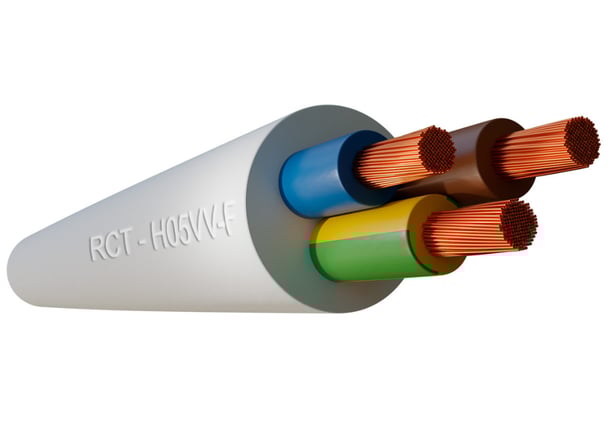

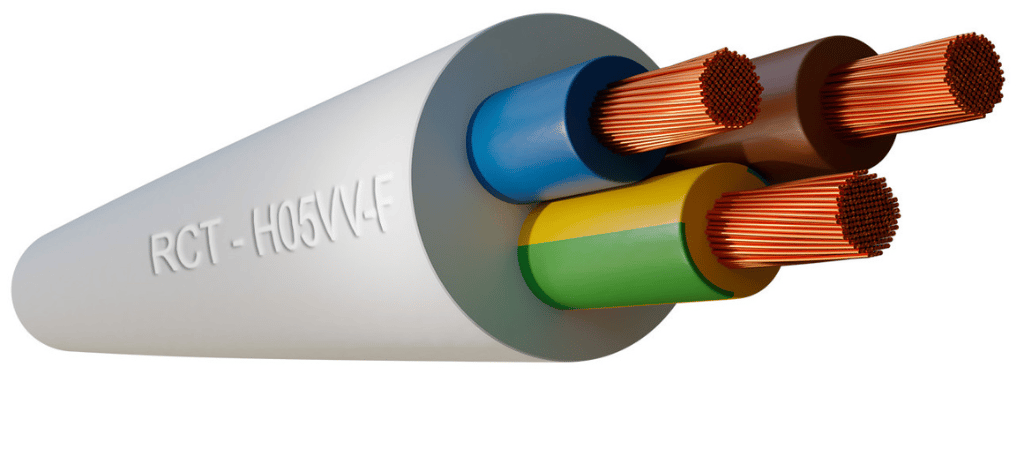

H05VV-F

Los cables H05VV-F son los indicados para instalaciones móviles en interior y electrodomésticos con un esfuerzo mecánico medio, siendo su principal uso aplicaciones domésticas.

Normas de referencia:

UNE-EN 50525-2-11, EN 50525-2-11 e IEC 60227-5

Aplicaciones

Según el REBT 2002, para las siguientes instalaciones:

• ITC-BT 20 Instalaciones interiores o receptoras

• ITC-BT 27 Instalaciones interiores en viviendas. Locales que contienen una bañera o ducha

• ITC-BT 30 Instalaciones en locales de características especiales

• ITC-BT 33 Instalaciones con fines especiales: instalaciones provisionales y temporales de obra

• ITC-BT 34 Instalaciones con fines especiales: ferias y stands

• ITC-BT 43 Instalaciones de receptores

• ITC-BT 49 Instalaciones eléctricas en muebles

Características Técnicas

Aislamiento

PVC tipo TI-2 según UNE-EN 50363-3 y EN 50363-3

Cubierta

PVC tipo TM-2 según UNE-EN 50363-4-1 y EN 50363-4-1

Conductor

Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228

Tensión de Ensayo

2.000 V C.A.

Temperatura Máxima

70 ºC

Tensión Nominal

300/500 V

Otras Caraterísticas

Primarios marcados por inscripción según UNE-EN 50334 y EN 50334, con conductor amarillo verde. Posibilidad de fabricación sin el conductor de protección.

No propagación de la llama según UNE- EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2 Clasificación CPR según EN 50575.

Valores Dimensionales
