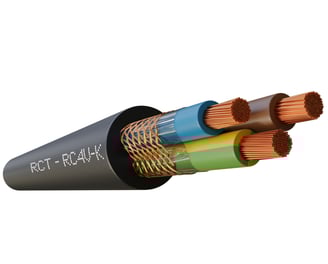

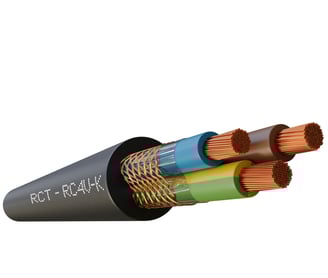

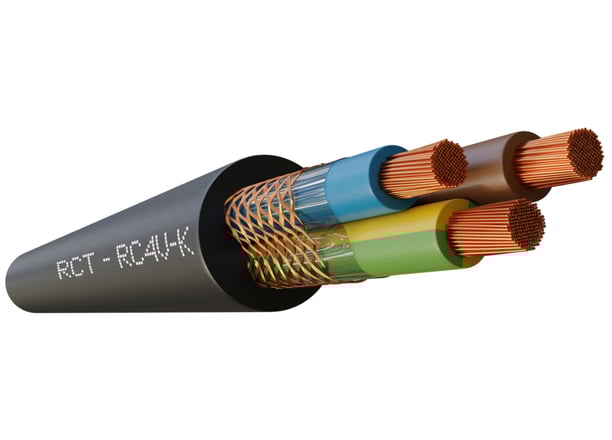

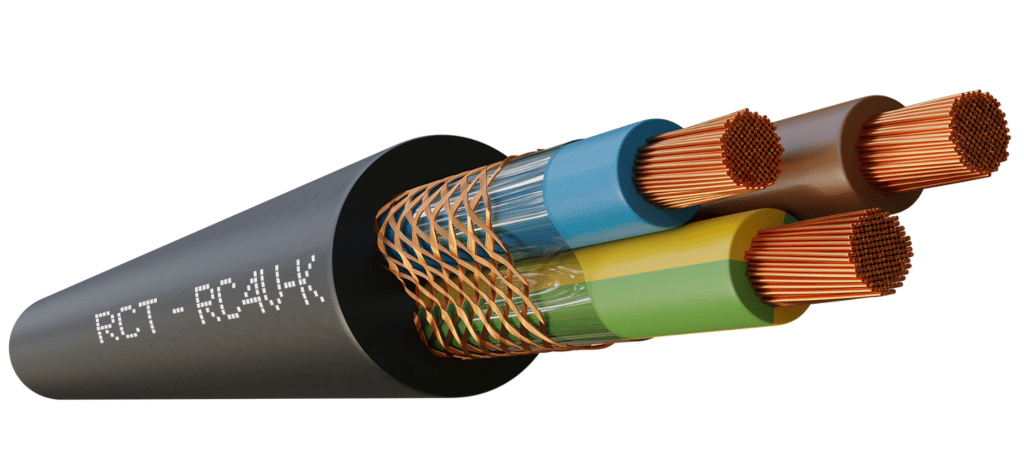

RC4V-K

Estos cables son los indicados para la realización de instalaciones fijas, en las que se requiera protección electromagnética para evitar corrientes parasitarias. Su uso está recomendado en aplicaciones de control y mando de variadores, electroválvulas, arranque de máquinas y autómatas, telerruptores, regulación de temperatura de intensidad o de tensión en válvulas motorizadas.

Su gran flexibilidad los hace indicados para instalaciones complejas y de gran dificultad.

Normas de referencia:

UNE 21123, HD 603 S1 e IEC 60502

Aplicaciones

Según el REBT 2002, para las siguientes instalaciones:

• ITC-BT 07 Redes subterráneas para distribución en baja tensión

• ITC-BT 09 Redes de alimentación subterránea para instalaciones de alumbrado exterior

• ITC-BT 11 Redes de distribución de energía eléctrica. Acometidas subterráneas

• ITC-BT 20 Instalaciones interiores o receptoras

• ITC-BT 30 Instalaciones en locales de características especiales

Características Técnicas

Aislamiento

Polietileno reticulado (XLPE) tipo DIX 3 según UNE 21123, HD 603 S1 e IEC 60502-1

Cubierta

PVC tipo DMV-18 según UNE 21123, HD 603 S1 e IEC 60502

Conductor

Cobre electrolítico flexible (Clase V) según UNE-EN 60228, EN 60228 e IEC 60228

Tensión de Ensayo

3.500 V C.A.

Temperatura Máxima

90 ºC

Tensión Nominal

0,6/1 kV

Otras Características

Colores

Según UNE 21089 y HD 308 S2 (marcados con colores para menos de cinco conductores), UNE-EN 50334 y EN 50334 (marcados por inscripción para más de cinco conductores)

No propagación de la llama

Según UNE-EN 60332-1-2, EN 60332-1-2 e IEC 60332-1-2

Pantalla

Trenza de cobre pulido sobre lámina de poliéster

Valores Dimensionales
